一、故障現象描述:機器拍片過程中不能識別無線平板探測器,無法拍片。

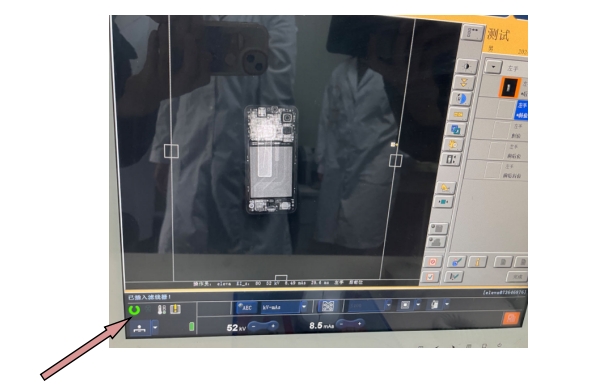

此圈不亮
二、 維修情況說明
2.1 分析故障產生原因:根據機器原理推測此情況為機器床平板探測器沒有準備好,有兩種可能:
1.平板探測器和主機連接故障。
2. 平板探測器自身故障 。
2.2 維修方案
故障1: 首先更換了充滿電的電池進行測試,大關機機器數次均無效,平板的連接燈一直閃爍;然后考慮平板探測器和機器網絡AP的連接原因.

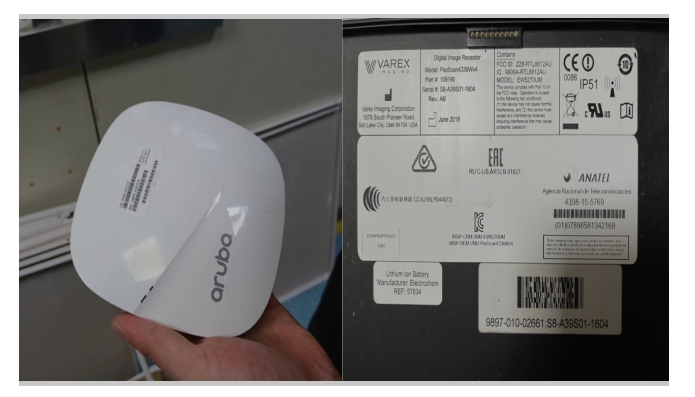

平板探測器型號:VAREX Digital Receptor
PaxScan4336Wv4
更換了主機后面到AP的連接網線,故障依舊,然后嘗試用有線連接平板看能否連接成功。

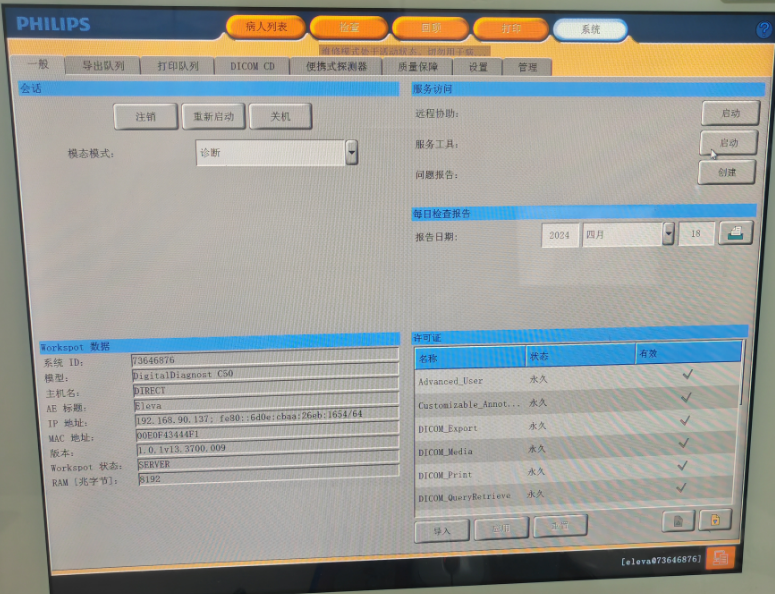

1.主界面-系統-啟動
然后輸入用戶名olevel,密碼olevel,進入軟件后臺。

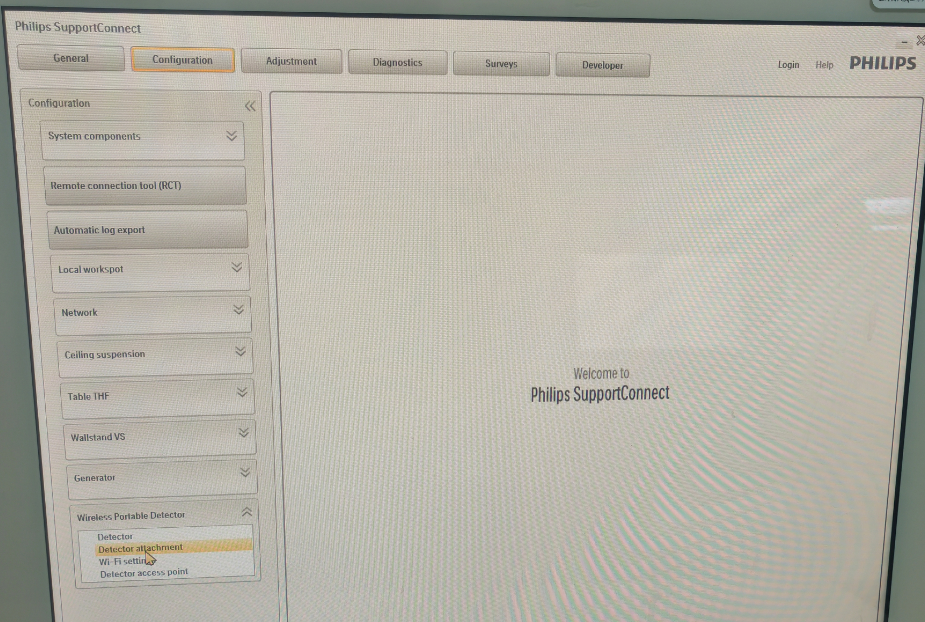

主界面選擇第二項

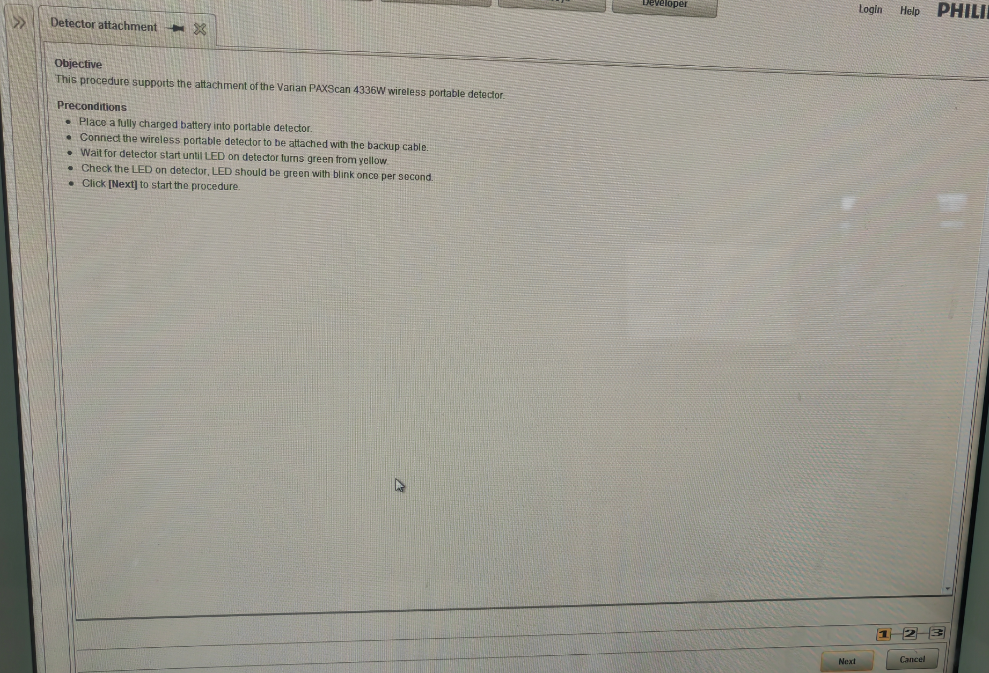

Configuration-Detector attachment

圖中英文含義為
Place a fully charged battrery into portable detector
將充滿電的電池放入便攜式探測器
Connect the wireless portable detector to be atached with the backup cable
將要連接的無線便攜式探測器與備用電纜連接 ,備用線纜一頭接平板,一頭接主機Lan3口
Wait for detector start until LED on detector turns green from yellow
等待探測器啟動,直到探測器上的LED從黃色變?yōu)榫G色
Check the LED on detector,LED should be green with blink once per second
檢查探測器上的LED,LED應為綠色,每秒閃爍一次
Click 【next】to start the procedure
點擊【下一步】開始程序

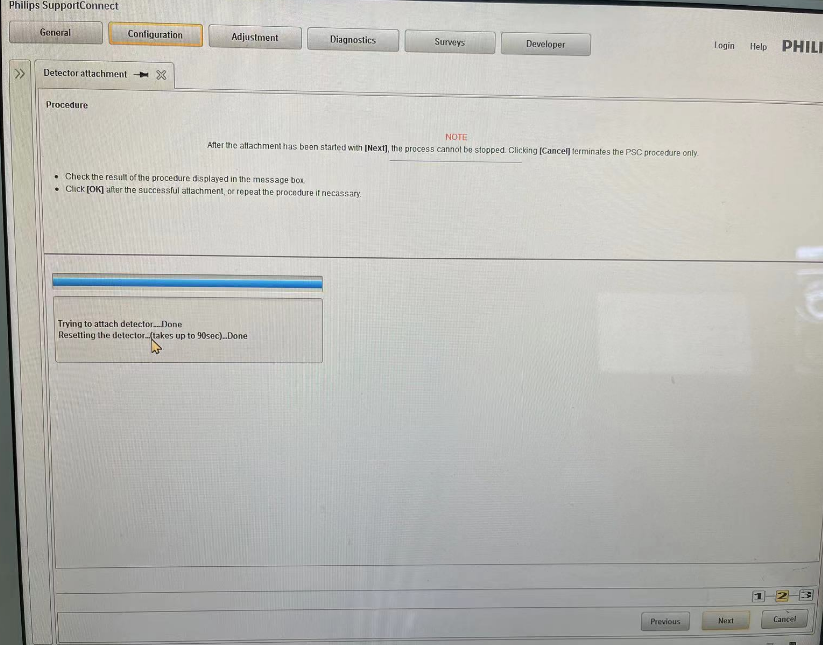

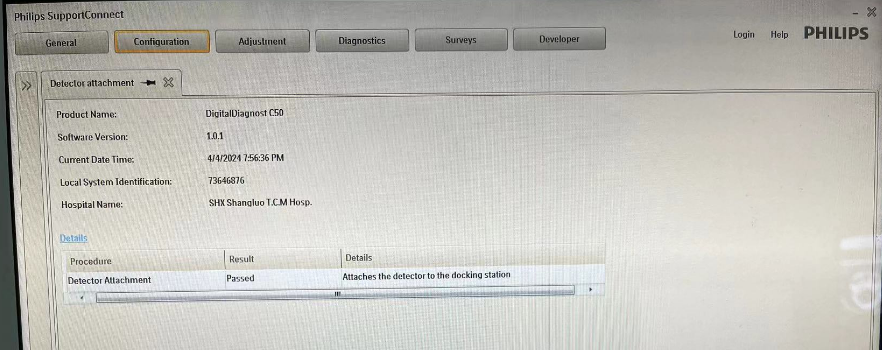

正常的平板走到這一步平板上的指示燈會長亮綠色,用備用線纜把主機和平板已經連接起來了,由于現場的此步驟正常通過,但是平板指示燈不對,因此判斷故障還在平板本身。
2.嘗試重新配置無線進行連接

進入AP配置步驟 Wi-Fi setting

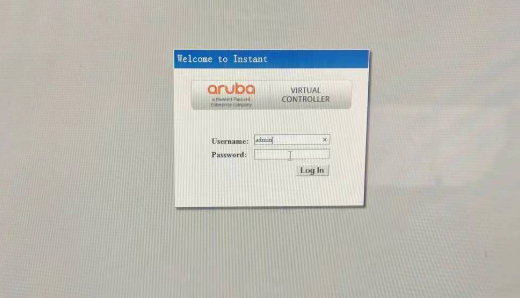

在此界面中間點兩次可以正常進入

賬號:admin 密碼:admin

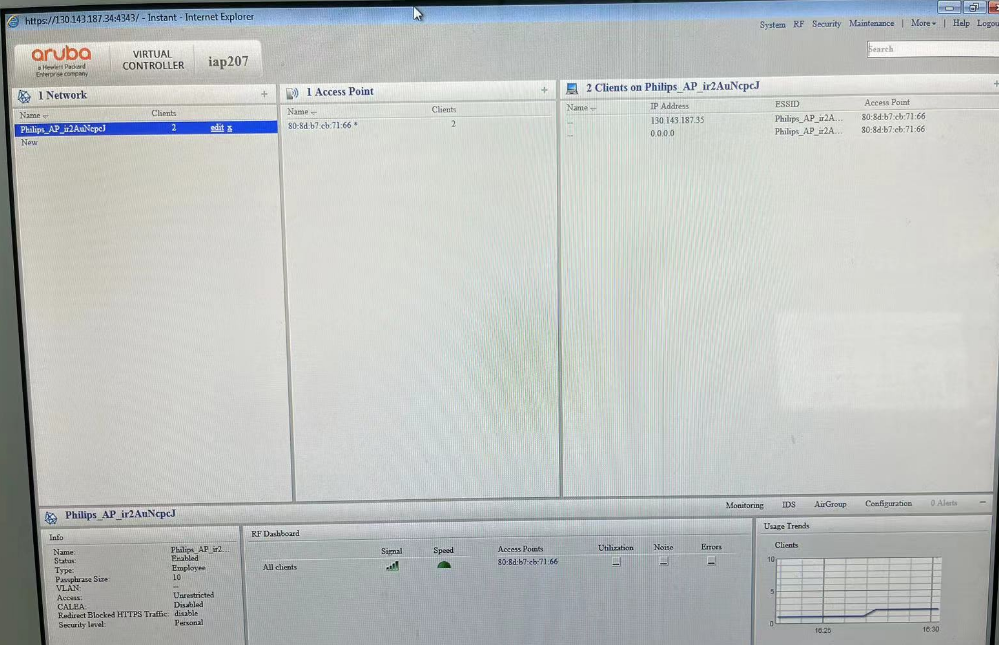

在此界面最右側可以看到平板已經和AP是連接上的,且能看到平板IP地址為:130.143.187.35
網絡是連接上的,但是連接指示燈還是閃爍,進入軟件還是提示找不到平板,無法使用
3.刷平板固件
將平板用備用線纜和筆記本電腦連接

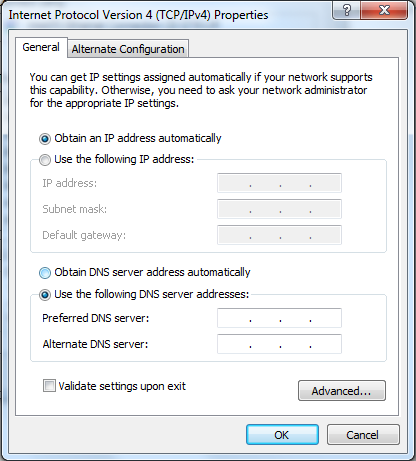

注意:筆記本連接的網卡必須要設置為DHCP獲取
1.Connect the detector and laptop with backup cable. Wait until the LED of the detector
is flashing in this way:
On: 0.5s
Off: 0.5s
Assign auto IP address to Local Area Connection adapter.

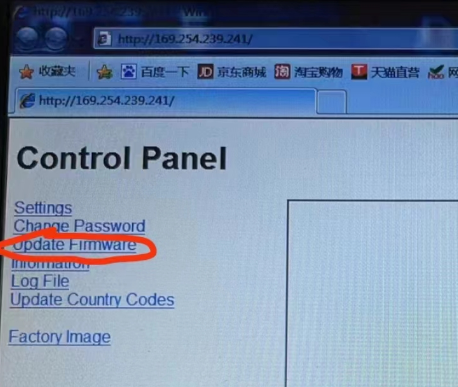

Open web browser, input address: http://169.254.239.241, wait until below page shows up:


賬號:admin 密碼:password

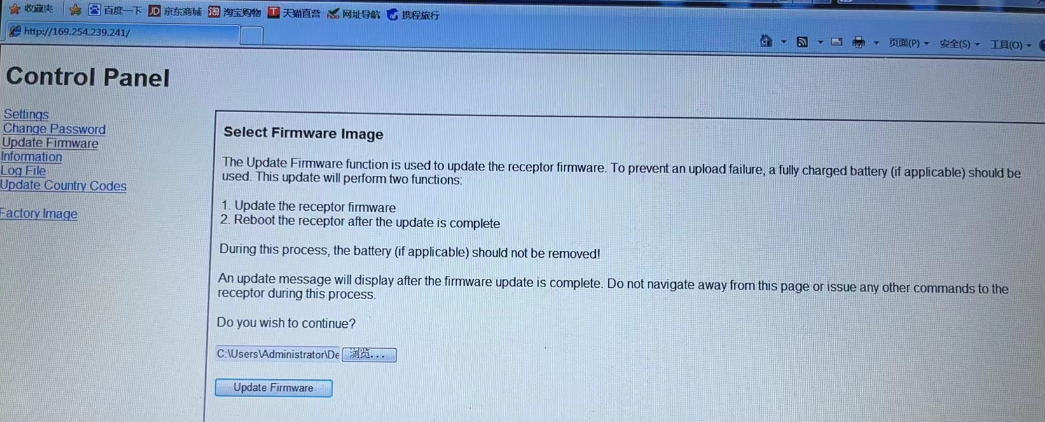

瀏覽平板固件文件地址,然后點擊 update firmware

在此界面時候不要做任何操作,大概需要30分鐘左右平板會重啟,保證平板電量充足,通過此操作完成后測試還是不行,確定為平板內部硬件故障,
需要進行硬件維修,通過專業工程師更改平板內網絡模塊電源后解決故障,拿到現場上面的測試都可以正常通過。
3.3 維修結果:DR正常運行。
