一、故障現象描述:
故障1:水冷機面板報警燈亮,警報響。
故障2:核磁氦氣泄露故障。
二、維修方案

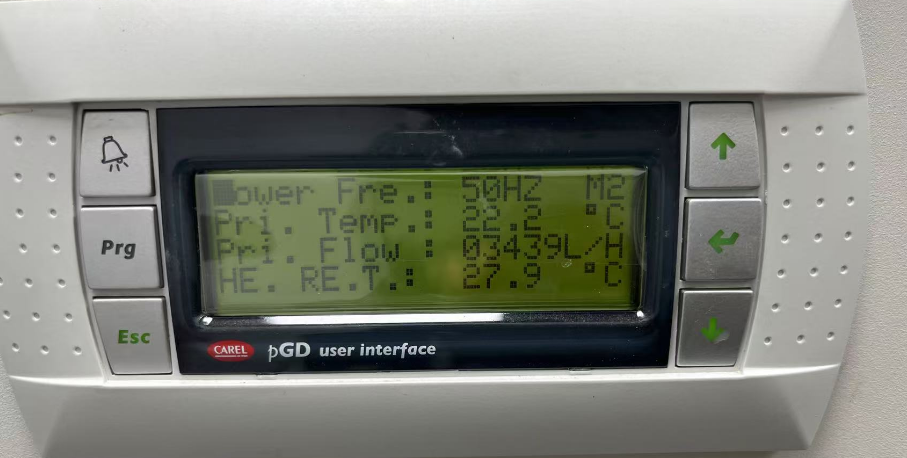

故障1:水冷機主溫度為22.2℃,正常溫度在15℃以下,流量4000L/H左右。

測量水冷機供電,三項供電正常,因此首先判斷水冷機本身故障。

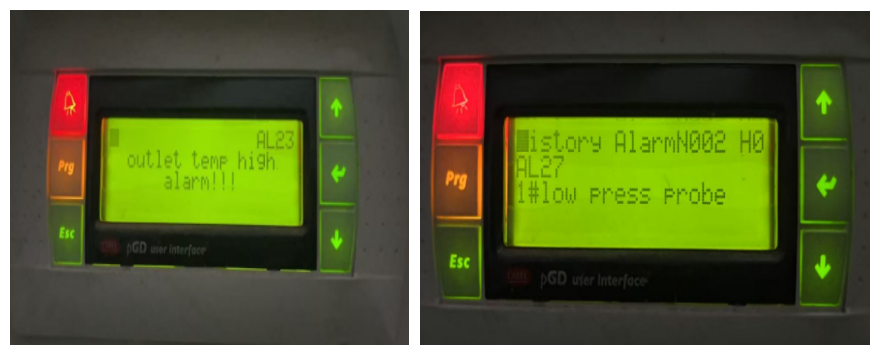

水冷機面板警報提示1號機組壓力故障

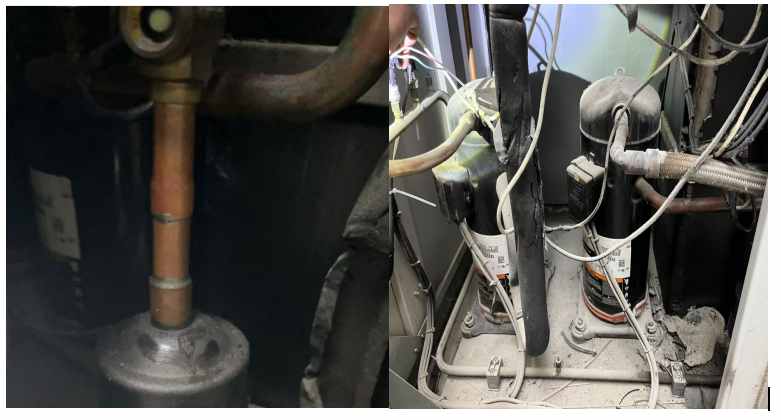

然后檢查水冷機機組內部,發現有露氟痕跡

然后匯報給醫院水冷機故障,需要維修,醫院次日聯系維修空調的進行維修,雖然沒能維修,至少證明我們的判斷正確
故障2:首先給壓縮機補充氦氣,將壓力補充到310psi.

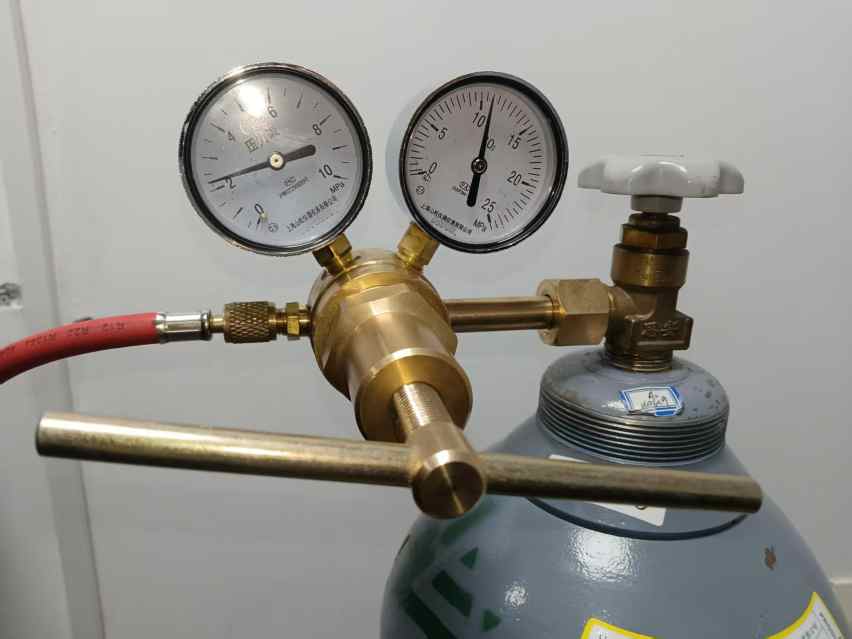

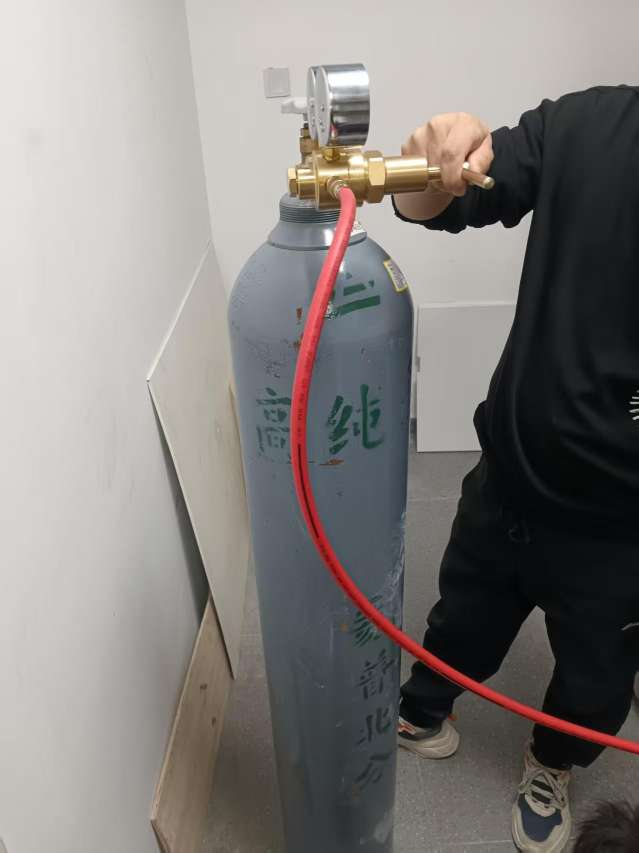

1.接管道和壓力表接到氦氣罐上。

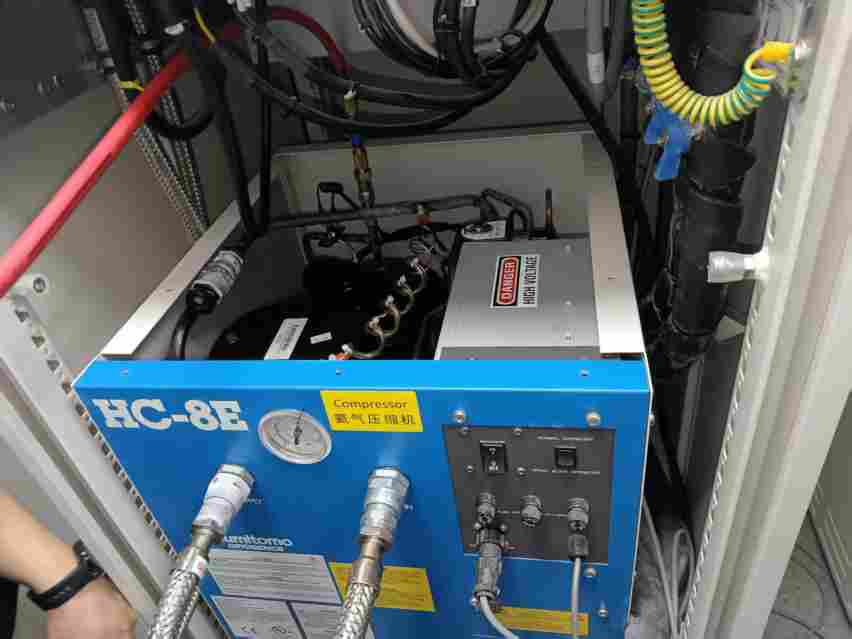

2.把管子另一臺擰到壓縮機的加氦后,是直接懟進去的那種頭子不會出現漏氣情況。

3.將氦氣罐閥門開小點,一點點擰動壓力表的閥門,要隨時看表防止加多,標準位置為310Psi。

4.加完畢后裝上壓縮機的蓋子,取掉壓力表和管路。
注意:取管路時里面有氣體壓力,需要先關閉氦氣罐閥門,然后擰動管道閥門放氣然后取下管道。
4.第二日氦氣壓力數值為310psi

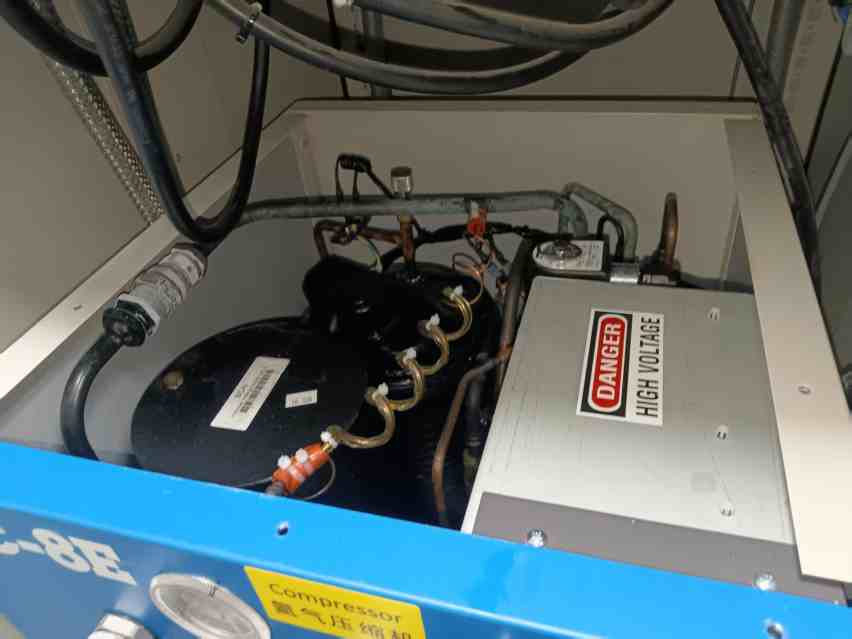

然后開始檢漏,氦壓縮機上次已經檢查過,本次不用再查,然后檢查氦管連接處,壓縮機上,水冷柜頂接頭,冷頭處接頭。
最后查到冷頭快速接頭處發現泄漏點,用測漏泡沫測試多次均在泄露,然后考慮拆下檢查此接頭

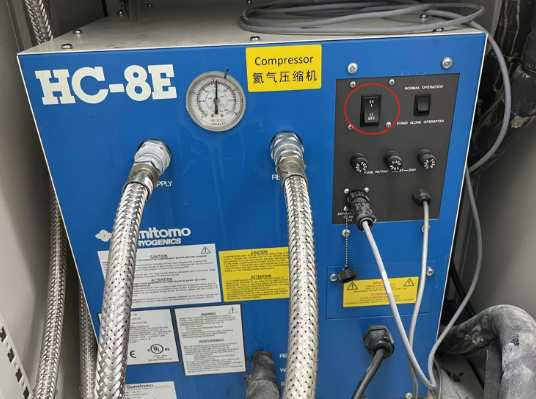

關閉氦氣壓縮機,圖中紅色圈開關打到OFF
檢查此接頭正常,然后重新安裝此接頭,安裝好后擰緊,用泡沫測試未泄露,然后等待數天和醫院確認氦氣壓力都正常,未泄露,故障排除。
三、維修結果:核磁正常運行
四、技術經驗:氣體泄露類問題排查較為困難,首先需要搞懂設備原理,中間各處連接件,然后針對連接關系一步步排查,一定要仔細,不能著急。
